Aantal ampères en draaddikte van krachtstroomkabels

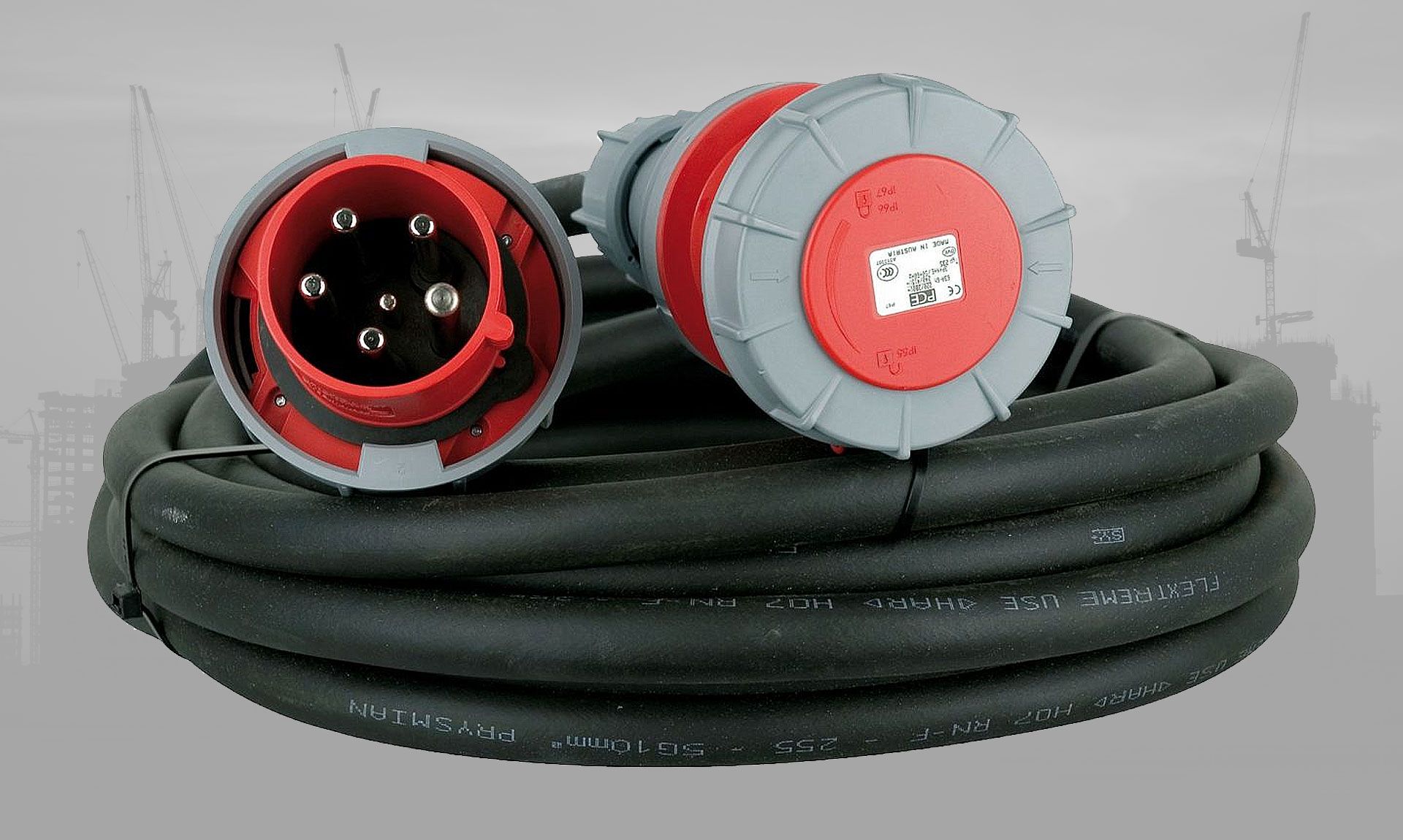

Verlengkabel krachtstroom, dikte aders zeer belangrijk!

De dikte van de aders van een krachtstroomkabel is van cruciaal belang. Als je een te sterke stroom door een te dunne kabel stuurt, krijg je oververhitting, met alle gevolgen van dien. Zo kun je te maken krijgen met kortsluiting of zelfs brand. Daarom is het belangrijk dat je de juiste kabel met de juiste draaddikte kiest. Voor een aansluiting van 16 Ampère is een ader van 1,5 vierkante millimeter voldoende. Wil je echter 25 A gebruiken, dan is de kabel weer te dun.

Driefasige kabels met lange lengte

Wanneer je kabels gebruikt die langer zijn dan 25 meter, is het aan te raden om de draaddikte een trap hoger te kiezen. Hiermee worden spanningsverliezen over de kabel gecompenseerd. Dus in plaats van kabels met een aderdikte van 1,5 vierkante millimeter kies je een van 2,5 vierkante millimeter. Dit gegeven kun je aanhouden met kabels tot 50 meter. Bij nog langere kabels dient de draaddikte opnieuw te worden uitgerekend. Het is noodzakelijk dat dit zo precies mogelijk wordt gedaan, want door spanningsverliezen kan de gebruikte apparatuur als gevolg van onderspanning schade oplopen.

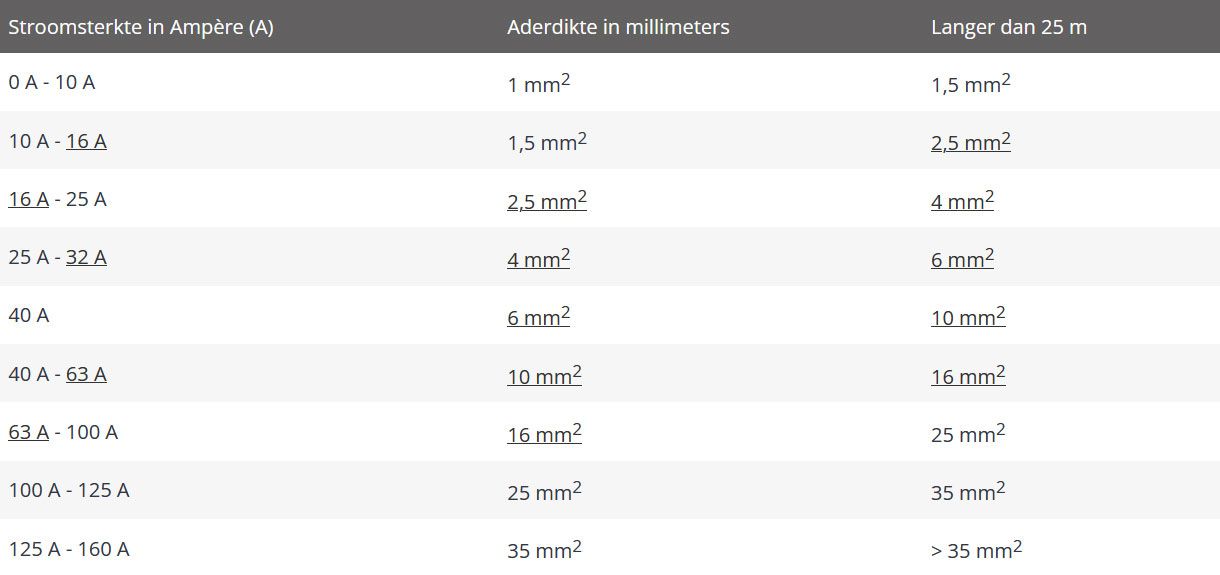

Uit onderstaande tabel kun je opmaken welke aderdikte je nodig hebt. Bij twijfel kun je altijd contact met ons opnemen door te bellen naar 088 13 43 600 of je vraag via ons contactformulier in te sturen.

LET OP!

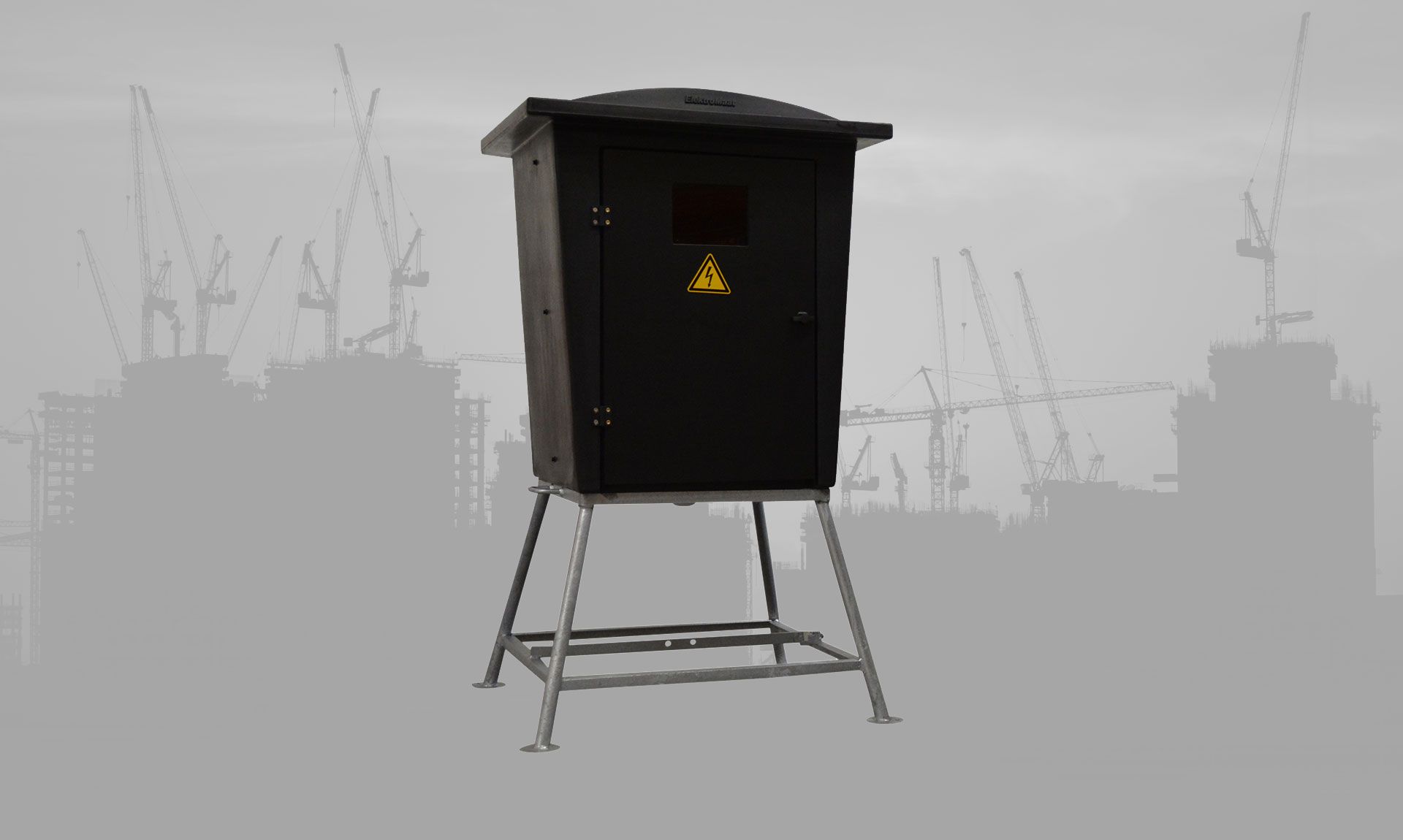

Wanneer je meerdere driefasekabels aan elkaar wilt koppelen, zal er onherroepelijk stroomverlies optreden! Elke stekkerverbinding zorgt namelijk voor stroomverlies. Houd hier dan ook rekening mee bij de aanschaf van een bouwmeterkast!

Krachtstroomkabels en hun coderingen

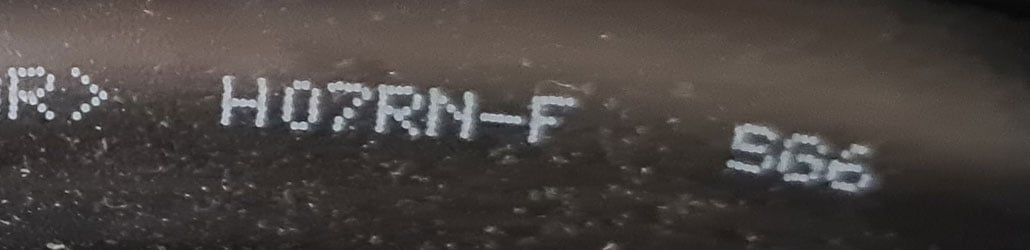

Op iedere 400V-verlengkabel staat een code die bestaat uit acht verschillende tekens, zowel cijfers als letters. Aan de hand van deze codering kun je zien wat voor krachtstroomkabel je in handen hebt. Heb je bijvoorbeeld een vijfaderige krachtstroomkabel 63A 5 x 10 mm2, dan zul je op deze verlengkabel 400V de volgende codering aantreffen: H07RNFG10. De krachtstroom verlengkabels bevatten een codering die zich als volgt laat lezen:

1. De letter H staat voor een geharmoniseerde krachtstroomkabel. Dit houdt in dat de kabel voldoet aan alle door de EU verplicht gestelde regels


2. Het tweede cijfer staat voor de spanning waarvoor de kabel geschikt is:
   03 = Tot 300 volt
   05 = 300 tot 500 volt
   07 = 450 tot 750 volt


3. Deze letter staat voor het materiaal waarvan de isolatiemantel die om het koper zit is gemaakt
   V = PVC
   R = Natuurlijk of synthetisch rubber
   S = Siliconenrubber
   B = Synthetisch rubber


4. Deze letter geeft aan waar de buitenmantel van is gemaakt
   V = PVC
   R = Natuurlijk of synthetisch rubber
   N = Neopreenrubber
   J = Glasvezel
   T = Textiel
   Q = Polyurethaan


5. Deze letter staat voor de vorm van de koperen aders
   U = ronde enkeladerige kabel
   R = ronde meeraderige kabel
   K = fijnaderig voor snelle installatie
   F = fijnaderig voor soepele kabel
   H = fijnaderig voor soepele kabel


6. Dit getal geeft weer uit hoeveel aders de 400V-verlengkabel is opgebouwd


7. Deze letter staat voor de kleur van de aardedraad
   G = een geel-groene aardekabel
   X = zonder een geel-groene aardekabel


8. Het laatste cijfer geeft de diameter van de aders aan

Disclaimer
Het werken met elektriciteit blijft te allen tijde gevaarlijk indien je niet weet wat je doet! Als je het niet vertrouwt of niet snapt hoe apparatuur dient te worden aangesloten, laat dit dan door een installateur of elektricien doen. Loop geen onnodig risico!

AIC Visser is NIET aansprakelijk voor ongevallen en schade die zijn ontstaan door een onjuiste interpretatie van dit artikel!
