Haal alles uit je Spectra LL1505C bouwlaser!
Gepubliceerd op 27-08-2026 door Ronald
De nieuwe Spectra Precision LL1505C is een zeer veelzijdige bouwlaser voor nivelleren en afschotwerkzaamheden. De roterende laser is gebouwd voor zware omstandigheden op de bouwplaats en biedt de nauwkeurigheid, betrouwbaarheid en eenvoud die nodig zijn om goed door te kunnen werken. Of je nu beton stort, bekisting stelt, een terrein egaliseert of een bouwplaats voorbereidt: een nauwkeurige hoogtemeting maakt het verschil. Met de LL1505C werk je direct op de juiste hoogte. Dat beperkt herstelwerk en helpt projecten op schema te houden.
Functies zoals PlaneMatch en de gratis te downloaden Spectra Laser Remote App maken het instellen snel en eenvoudig. Je kunt een bestaand afschot overnemen, afwatering instellen en hoogtes controleren zonder ingewikkelde berekeningen of steeds terug te hoeven lopen naar de laser.
In dit blogartikel en de bijgevoegde video worden twee praktische toepassingen uitgelegd:
- Automatisch afschot instellen met PlaneMatch
- Hoogtegeleiding bij een graafmachine met de CR700 combinatie-ontvanger
Toepassing 1: automatisch afschot instellen met PlaneMatch
Met PlaneMatch kun je automatisch een afschot tussen twee punten instellen. Handmatige berekeningen zijn niet nodig. Deze functie is geschikt voor het aanbrengen van afwatering, het egaliseren van een terrein, het aanleggen van een leidingtracé, het storten van aflopend beton of het voorbereiden van een oprit.
Begin met het opstellen van het statief op een stevige en stabiele ondergrond. Zorg ervoor dat de laser vrij zicht heeft op beide referentiepunten.
Plaats de LL1505C horizontaal op het statief. Richt de Y-as globaal in de richting van het gewenste afschot. Dit hoeft niet exact. Het is voldoende wanneer de laser in de richting van het werkgebied staat.

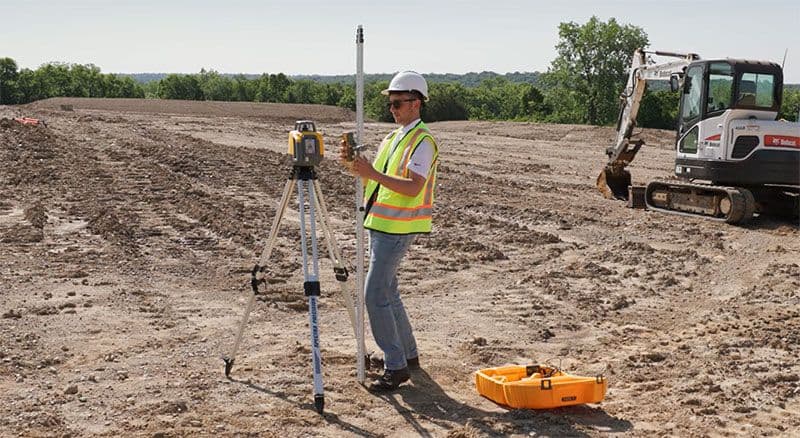

Plaats vervolgens de HL760-ontvanger op een baak. Zet de ontvanger zo dicht mogelijk bij de laser om een nauwkeurig referentiepunt te bepalen. Schuif de ontvanger omhoog of omlaag totdat deze aangeeft dat je op de juiste hoogte zit.
Zodra het referentiepunt is vastgesteld, zet je de ontvanger stevig vast op de baak. Verplaats de ontvanger daarna niet meer. De hoogte van de ontvanger moet tijdens de volledige PlaneMatch-instelling exact hetzelfde blijven.
Verplaats vervolgens de baak met de HL760 naar het tweede referentiepunt. Dit punt bepaalt het gewenste afschot. Je kunt de baak met de hand vasthouden of een bipod gebruiken voor extra stabiliteit.
Start daarna PlaneMatch via de Spectra Laser Remote App. De LL1505C zoekt de HL760-ontvanger en kantelt het laserrotatievlak automatisch. Zo wordt het hoogteverschil tussen het referentiepunt en het tweede punt ingesteld.
Tijdens het proces kun je de voortgang aflezen op het display van de HL760. Je kunt dus bij de baak blijven staan en hoeft niet steeds terug te lopen naar de laser.
Wanneer het afschot is ingesteld, kun je de hoogte over het volledige werkgebied controleren. Gebruik hiervoor de ontvanger op dezelfde hoogte op de baak als tijdens de instelling.
PlaneMatch maakt het instellen van afschot eenvoudig. Handmatige berekeningen zijn niet nodig. Dat bespaart tijd, verkleint de kans op fouten en helpt om direct goed te werken.
Toepassing 2: hoogtecontrole bij een graafmachine met de CR700

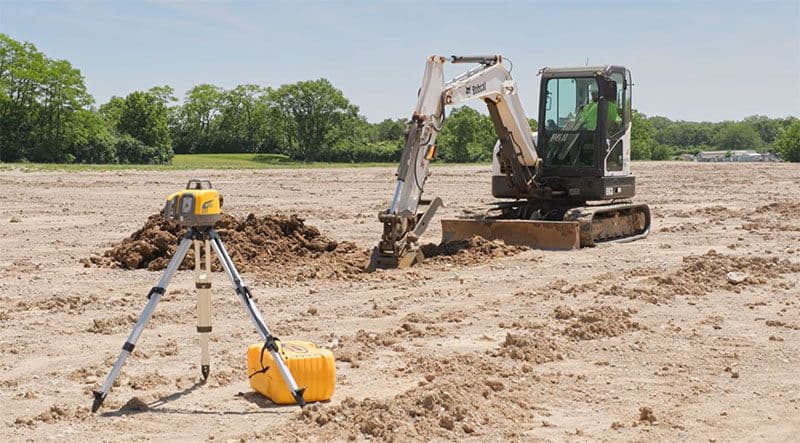

De LL1505C kan ook worden gebruikt in combinatie met de CR700 combi-ontvanger voor hoogtecontrole bij een minigraver. Dit is handig bij het graven van funderingen, afwateringen en sleuven, het vormgeven van een greppel of het afwerken van een sleuf.
De machinist krijgt hierbij realtime hoogte-informatie vanuit de cabine.

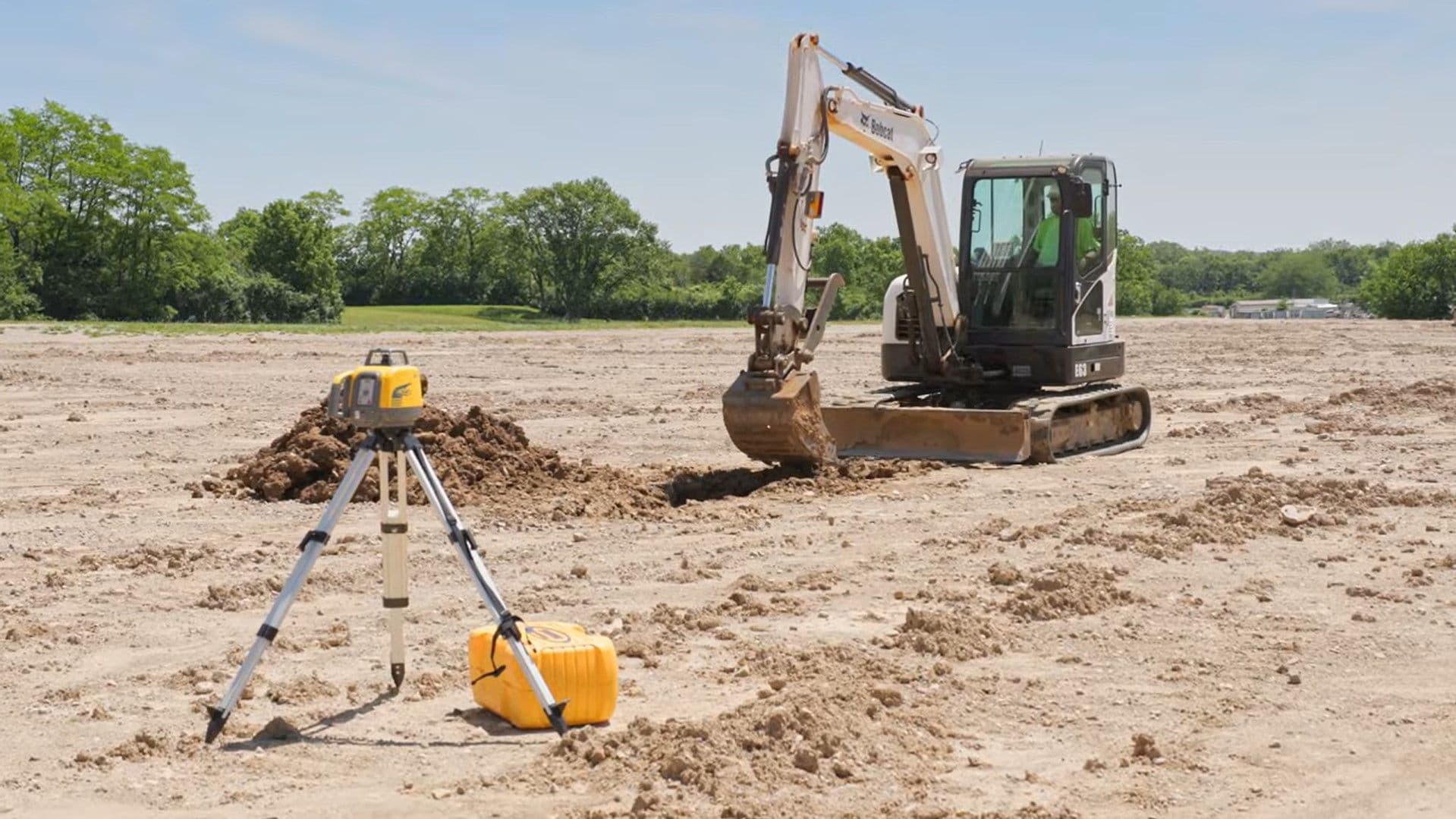

Plaats de LL1505C op een statief op een plek waar de laser vrij zicht heeft op het volledige werkgebied. Zodra de laser is genivelleerd, vormt deze een vaste hoogtereferentie voor de bouwplaats.
Controleer vóór het monteren van de CR700 eerst met een ontvanger op een baak of de diepte van de sleuf correct is en of de laser op de juiste referentiehoogte staat. Zo weet je zeker dat de basis klopt voordat je met de graafmachine begint.
Daarna monteer je de CR700 op de arm van de graafmachine. Zet de graafarm recht en verticaal. Bevestig vervolgens de CR700 met de robuuste magnetische houder. Controleer altijd of de klem volledig op zijn plaats zit en goed vastzit.
Het is verstandig om gedurende de werkdag enkele potloodmarkeringen rondom de klem aan te brengen. Daarmee kun je snel controleren of de beugel door trillingen, contact met materiaal of werkzaamheden onder zware omstandigheden is verschoven.
Zodra de CR700 op de graafarm is gemonteerd, geeft de ontvanger continu hoogte-informatie aan de machinist. In plaats van regelmatig te stoppen voor een handmatige hoogtemeting, kan de machinist direct zien hoeveel materiaal er nog moet worden afgegraven of aangevuld.
Zo blijft de machine in beweging en is het eenvoudiger om op de juiste hoogte te werken.
De combinatie van de LL1505C en CR700 biedt een eenvoudige en effectieve manier om de hoogte vanuit de cabine te controleren. Het resultaat: sneller werken, minder handmatige controles en minder herstelwerk op de bouwplaats.
