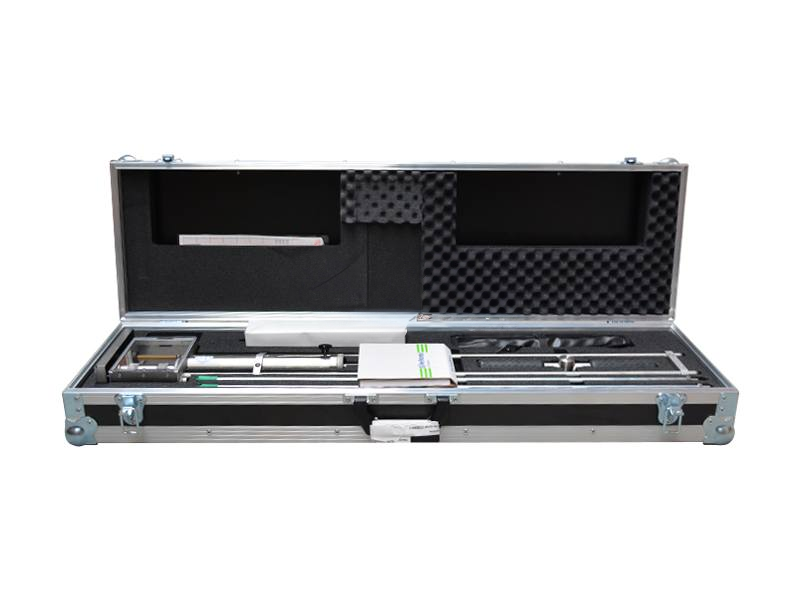

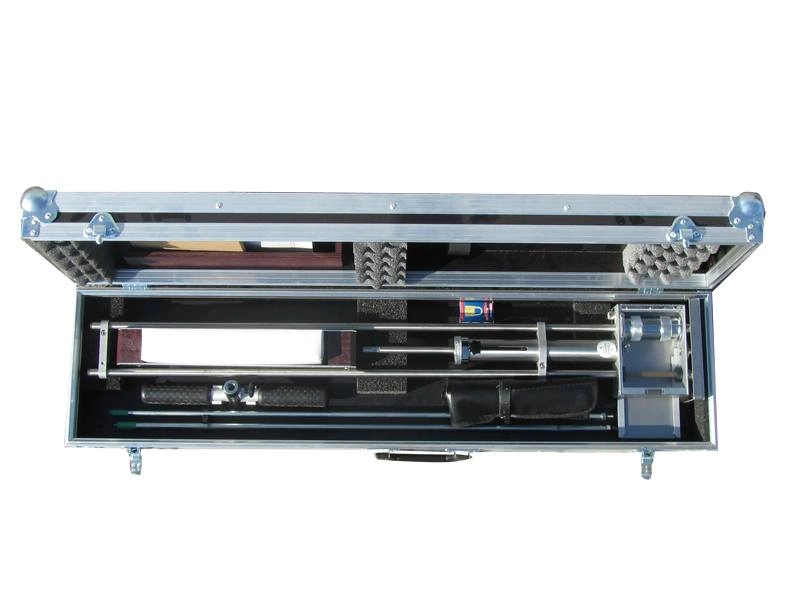

Penetrograaf set - tot 80 cm

Zoek je een apparaat dat niet alleen de penetratieweerstand van de bodem meet maar deze ook vastlegt, dan is een penetrograaf ideaal. Dit handige sondeerapparaat schrijft de meetgegevens namelijk op speciaal grafiekpapier.

Penetrograaf met een enorm meetbereik

De penetrograaf kent een flink meetbereik. Met de verschillende penetratieconussen en sondeerstangen kun je metingen verrichten tot op een diepte van maar liefst 80 centimeter. Het meetbereik loopt op tot maar liefst 5000 kN/m² (= 5 MPa). Daarnaast kun je met dit speciale bodemdrukinstrument continumetingen verrichten, waarbij elke laag van het bodemprofiel tot een diepte van 0,8 m op het recorderpapier wordt gemarkeerd.

Penetrograaf set is zelfschrijvend

De belangrijkste reden om voor een penetrograaf te kiezen, is dat deze zelfschrijvend is. Dit houdt in dat tijdens de metingen de gegevens direct grafisch worden vastgelegd. Hiermee wordt de hoeveelheid nawerk enorm teruggedrongen. De gegevens kunnen onmiddellijk worden overgenomen en zijn gemakkelijk vast te leggen.

Penetrometer registrerend is zeer handig

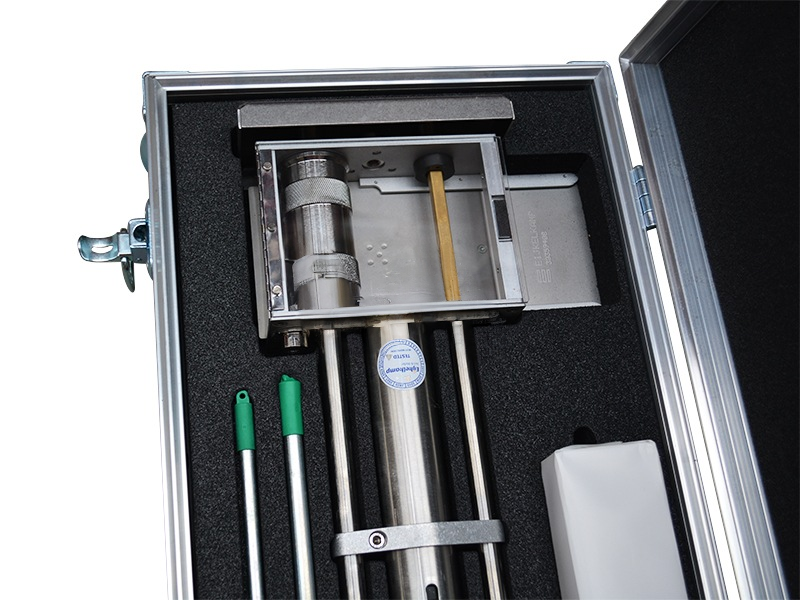

De werking van dit meetinstrument is zeer gemakkelijk. Het principe van de metingen is gebaseerd op het indrukken van een gekalibreerde veer, terwijl het grafiekpapier door de recorder gelijktijdig wordt voortbewogen in verhouding tot de diepte van de sonde. Dankzij de met alcohol gevulde, opgehangen waterpas kun je zeer eenvoudig controleren of de sondeerstang en de conus verticaal in de grond dringen. Deze doordringing moet namelijk zo verticaal mogelijk gebeuren, opdat de druk en de wrijving op de sondeerstand zo laag mogelijk wordt gehouden.

Toepassingen van de penetrograaf

De penetrograaf kan voor vele werkzaamheden worden ingezet. Hierbij valt de denken aan:

• Algemene bodemkundige onderzoeken (bijvoorbeeld voor profielbeschrijvingen, voor het verkrijgen van gegevens betreffende de geschiktheid van bodems)
• Controleren van de geschiktheid van kunstmatig gecompacteerde bodems voor voetpaden of verkeerswegen
• Controleren van kunstmatige compacteringen (bijvoorbeeld in met zand gevulde greppels)
• Controleren van de draagkracht bij het installeren van ondergrondse tanks
• Aantonen van gecompacteerde (mogelijk ondoordringbare) ondergrondse lagen (zoals lagen die zijn gecompacteerd onder de ploegdiepte)
• Onderzoek naar slechte groei-omstandigheden, met inbegrip van de groei-omstandigheden voor bomen in stedelijke straten en parken
• Onderzoek naar het verband tussen de intensiteit waarmee bepaalde gewassoorten wortelschieten en de penetratieweerstand van de aanwezige bodemlagen
